无锡尼可超声波在液流电池框行业的运用及优势

无锡尼可的超声波焊接技术在液流电池框（尤其是塑料材质电池框）的生产与组装中具有独特优势，其应用围绕密封性能提升、结构强度保障、生产效率优化展开，具体如下：

一、液流电池框的焊接需求与超声波技术的适配性

液流电池的核心组件包括电极框、隔板框、集流框等（多为 PP、PVC、ABS 等耐电解液腐蚀的塑料材质），其组装需满足两大核心要求：

高气密性：电池框需密封电解液（如钒液流电池的钒电解液具有强腐蚀性），避免泄漏导致电池效率下降或安全风险；

结构稳定性：电池框需承受组装压力（叠堆时的夹紧力）和电解液循环压力，焊接处需具备足够强度，防止变形或开裂。

超声波焊接通过高频机械振动（通常 15-20kHz）使塑料接触面瞬间熔化并融合，无需胶粘剂或额外耗材，且焊接过程快速（0.5-2 秒 / 焊点），能完美匹配上述需求 —— 无耗材避免了对电解液的污染，熔接后的界面密封性远优于胶粘或机械连接（如螺丝紧固易留缝隙）。

二、超声波焊接在液流电池框中的典型应用场景

1. 电池框与隔板的焊接

液流电池的电极框与离子交换膜（隔板）需紧密贴合，传统胶粘工艺可能因胶水耐腐蚀性不足（被电解液侵蚀后失效）或固化时间长（影响效率）被淘汰。

超声波焊接通过局部定点焊接（如框体边缘的多点焊接），使塑料框与隔板（部分隔板边缘为塑料包边）熔化结合，既保证隔板中心区域（离子传导区）不受损伤，又能实现边缘密封。

例如：钒液流电池的 PP 电极框与隔板包边的焊接，可采用 “连续线焊” 或 “间隔点焊 + 线焊结合”，确保密封带宽度均匀（通常 2-5mm），泄漏率≤1×10⁻⁶ Pa・m³/s（行业严苛标准）。

2. 多框体叠合焊接（如电极框与集流框的组装）

大型液流电池组常采用 “多框体叠堆” 结构，相邻框体（如电极框与集流框）需牢固连接，避免叠堆时因压力导致错位。

超声波焊接可在框体的对应位置设计凸点 - 凹槽配合结构：焊接时，凸点在振动能量下熔化，填充凹槽并固化，形成 “机械锁合 + 熔接” 的双重连接，提升抗剪切强度（通常≥15MPa，满足叠堆压力要求）。

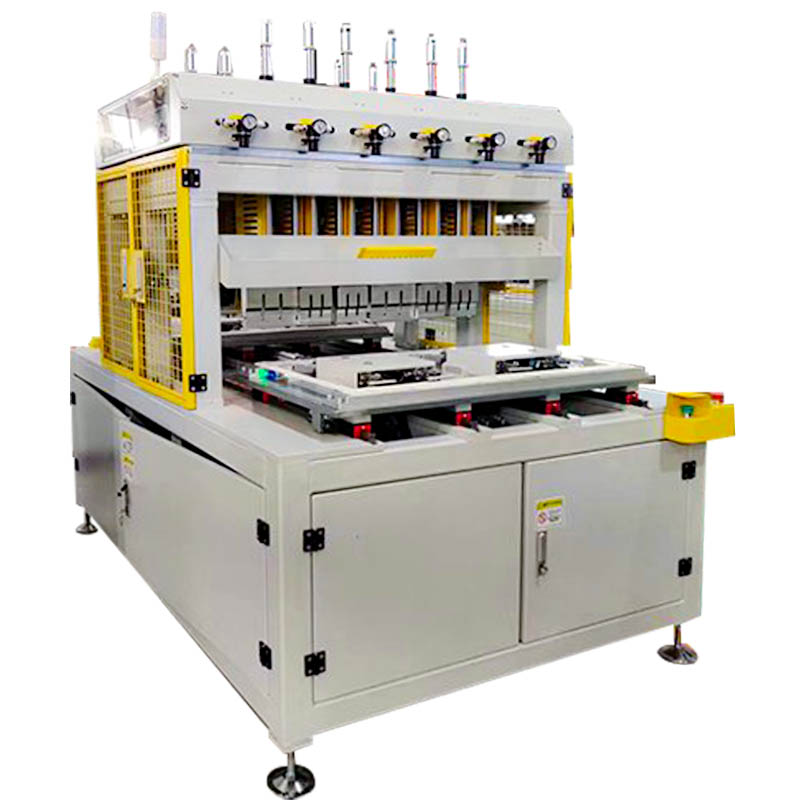

对于大尺寸电池框（如长 × 宽＞1m），可采用多焊头协同焊接（如 4 个焊头同步作用于框体四角），避免单一焊头焊接导致的应力不均和变形。

3. 复杂流道结构的密封焊接

部分电池框内部设计有电解液流道（用于均匀分配电解液），流道边缘需密封以防止电解液短路（如正极液与负极液混合）。

超声波焊接可针对流道边缘的细小区域（宽度可能仅 1-2mm）进行精准点焊：通过定制微型焊头（直径 0.5-2mm），将能量集中于流道边缘，实现局部熔化密封，避免流道堵塞或变形。

三、超声波焊接在液流电池框应用中的核心优势

相比传统工艺（胶粘、热板焊接、螺丝连接），其优势显著：

无耗材污染：无需胶水、焊条等，避免了胶粘剂被电解液溶解后污染电池体系，或焊条与电解液反应的风险；

密封性能优异：焊接界面为分子级融合，密封性远高于机械连接（可通过氦质谱检漏仪检测，泄漏率＜1×10⁻⁹ Pa・m³/s）；

高效低损伤：焊接时间短（单条焊缝＜2 秒），且热影响区小（通常＜0.5mm），避免塑料框因高温导致的材质降解（如 PP 的热氧老化）；

适配复杂形状：可通过定制焊头（如异形框体的曲线焊头）实现非平面、不规则边框的焊接，适应不同规格液流电池的设计需求。

四、应用中的技术要点与质量控制

焊接参数的精准匹配

材质方面：PP 材质熔点低（约 160℃），需采用低振幅（20-40μm）+ 中等压力（0.2-0.4MPa），避免过度熔化导致流道堵塞；PVC 材质硬度较高，需提高振幅（40-60μm）以确保熔化充分。

框体厚度：厚壁框体（＞5mm）需延长焊接时间（1-2 秒），并增加保压时间（0.5-1 秒），确保熔深达标（通常为框体厚度的 30%-50%）。

焊头设计与维护

焊头需采用耐磨损材质（如钛合金 TC4），避免长期高频振动导致的表面磨损，影响能量传递稳定性；

焊头工作面需与电池框焊接面精准贴合（如曲面框体对应弧形焊头），确保振动能量均匀分布，防止局部未熔或过熔。

质量检测与验证

气密性检测：焊接后通过水压测试（0.1-0.3MPa 压力下保压 30 分钟，无泄漏）或氦检漏，验证密封性能；

强度测试：对焊接处进行拉伸、剪切试验，确保强度≥材料本体强度的 80%（如 PP 框体焊接后剪切强度≥12MPa）；

微观结构检测：通过切片观察焊接界面，确认熔合线连续、无气泡或夹杂（避免电解液渗透通道）。

五、应用前景

随着液流电池在大规模储能领域的快速发展（如风电、光伏配套储能），对电池框的批量化生产能力、一致性、长寿命要求日益提高。无锡尼可超声波焊接因具备高效、环保、质量稳定等特点，正逐步替代传统工艺，成为液流电池框组装的核心技术之一。未来，无锡尼可结合自动化设备（如机器人焊接工作站）和智能参数调控系统（通过传感器实时优化焊接参数），其在大尺寸、高功率液流电池的规模化生产中应用将更加广泛。
